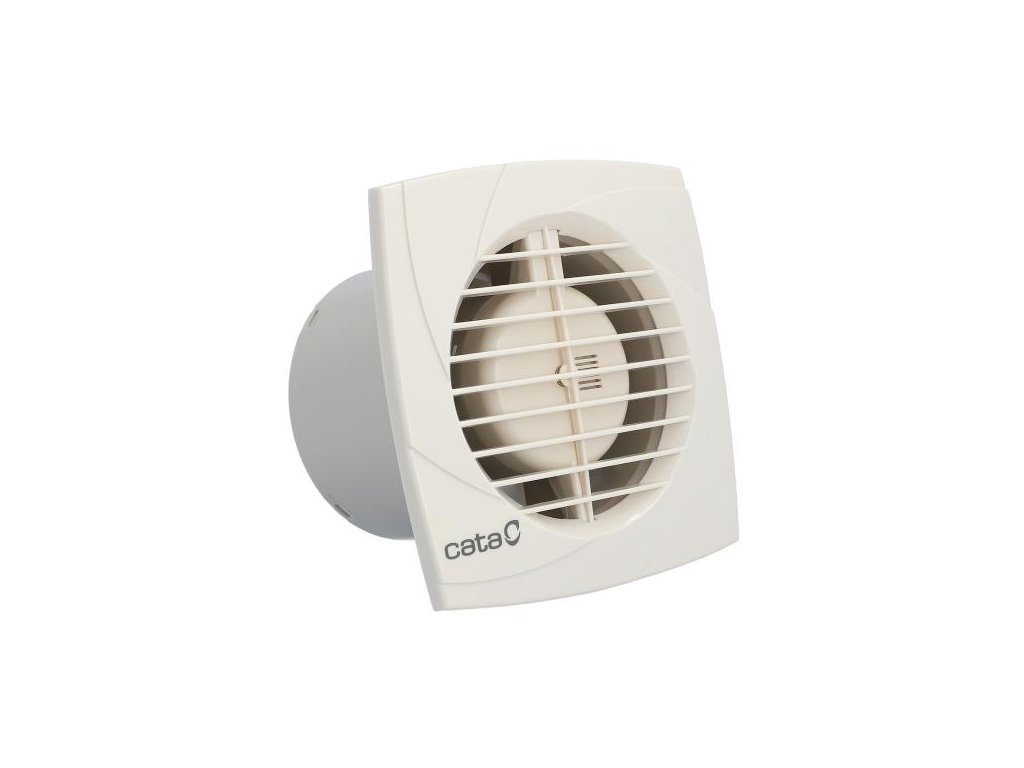

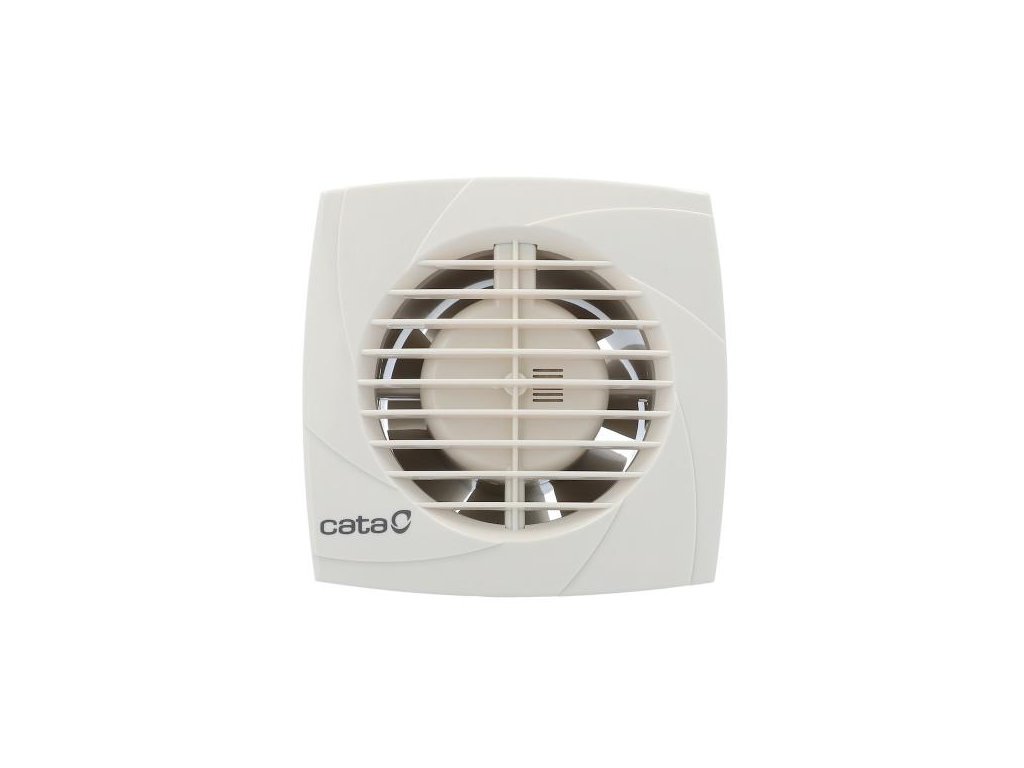

Cata B PLUS
CHARAKTERISTIKA
Axiální ventilátory s nízkým čelním krytem (vestavné). Vyznačují se velmi nízkou
provozní hlučností, snadnou montáží a snadnou údržbou.
POUŽITÍ
Odsávání přes zeď nebo přes okno (po zakoupení okenní soupravy) nebo do kratších
potrubí s nízkou tlakovou ztrátou. Ventilátory lze montovat jak ve svislé, tak i v
horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí
s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu,
mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor
nenamrzal a nestékal do něj kondenzát vody z potrubí.
SKŘÍŇ
Skříň a čelní kryt jsou zhotoveny z mechanicky odolného termoplastu ABS bílé
barvy s vysokou barevnou stálostí. Vstupní mřížka má trvale otevřené žaluzie a je
snímatelná. Na spodní hraně je čelní kryt zajištěn jedním šroubem.
OBĚŽNÉ KOLO
Axiální oběžné kolo je vyrobeno z ABS.
MOTOR
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou
dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen
tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40o C. Stupeň krytí je IPX4.
Napájení 230 V / 50 Hz.

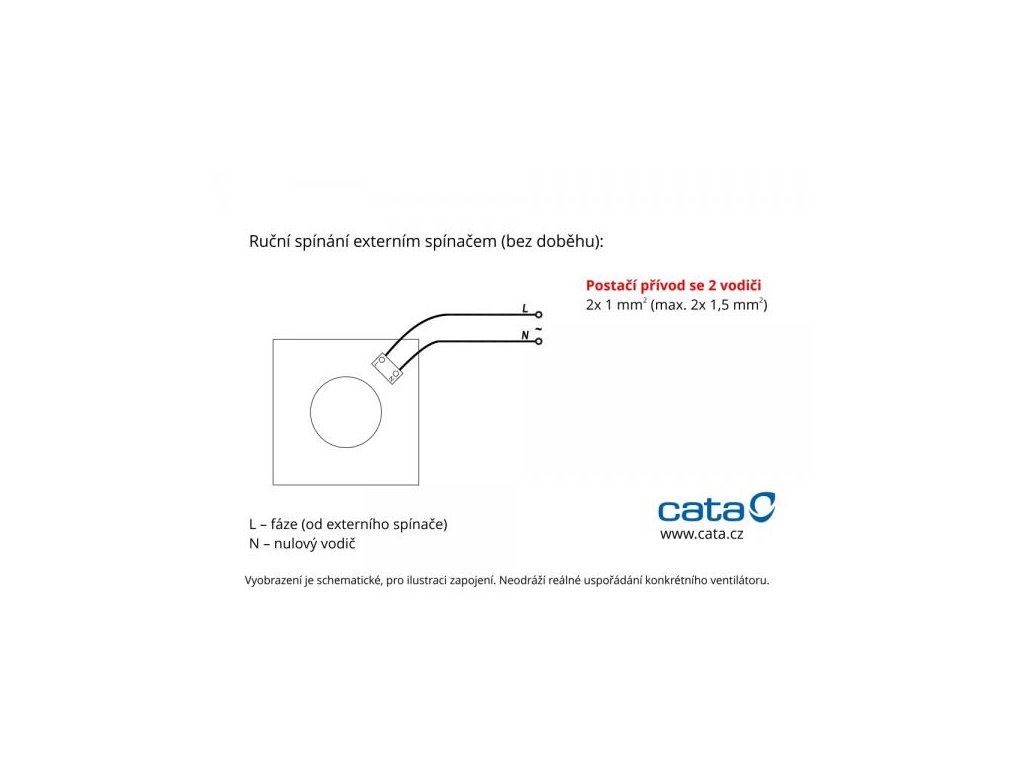

SVORKOVNICE
Svorkovnice je přístupná po odšroubování zajišťovacího šroubu, po sejmutí čelního
krytu a demontáži krytky uprostřed ventilátoru. Jednotlivé svorky mají písmenné
označení:
N – nulový vodič
L – fáze
SL – ovládací fáze (modely T a H)
OVLÁDACÍ PRVKY
Pod krytkou svorkovnice jsou rovněž přístupné ovládací prvky pro nastavení
požadovaného zpoždění doběhu či vlhkosti (u modelů s příslušnou výbavou).
SMĚR PRŮTOKU
Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému
hrdlu. Změna směru průtoku není možná.
MONTÁŽ
Ventilátory lze montovat jak na zeď, tak i do stropu. Pro rychlou a snadnou montáž
do plastového potrubí lze využít systému QUICK FIX GRIP – rozpěrných pacek, které
se pomocí zpředu přístupných šroubů v trubce rozepřou a ventilátor zafixují. Součástí
balení jsou i hmoždinky a vruty pro standardní způsob montáže. Ventilátor má pro
tento způsob montáže pod čelním krytem čtyři otvory v rozích skříně.
ZPĚTNÁ KLAPKA
Ventilátory řady B PLUS lze opatřit zpětnou klapkou, kterou je možné objednat jako
zvláštní příslušenství (s výjimkou modelu B 8 PLUS).
REGULACE OTÁČEK
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.
HLUK
Hladina hluku je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.
ÚDRŽBA
Čelní kryt lze po odšroubování zajišťovacího šroubu sejmout a očistit.
VÝBAVA
Modely s označením T jsou vybaveny doběhovým časovačem s nastavením doby
doběhu v rozmezí 3 - 15 min. (červené točítko).
INDIKACE
U modelů označených H svítí červená kontrolka na čelním krytu po dobu přítomnosti
fáze na pomocné ovládací svorce (indikuje režim nuceného běhu – manuální sepnutí
Doplňkové parametry
| Kategorie: | Axiální ventilátory |
|---|---|
| Barva: | Bílá |
| Napojení [mm]: | 150 |
| Průtok [m3/h]: | 320 |
| Hlučnost [dB(A)]: | Standard, 45 |
| Ložiska: | Kluzná |
| Lopatky: | Axiální |
| Napětí [V]: | 230 |
| Časový doběh: | Ano |
