Cata MT Ø 100 / Ø 125 / Ø 150

Detailní popis produktu

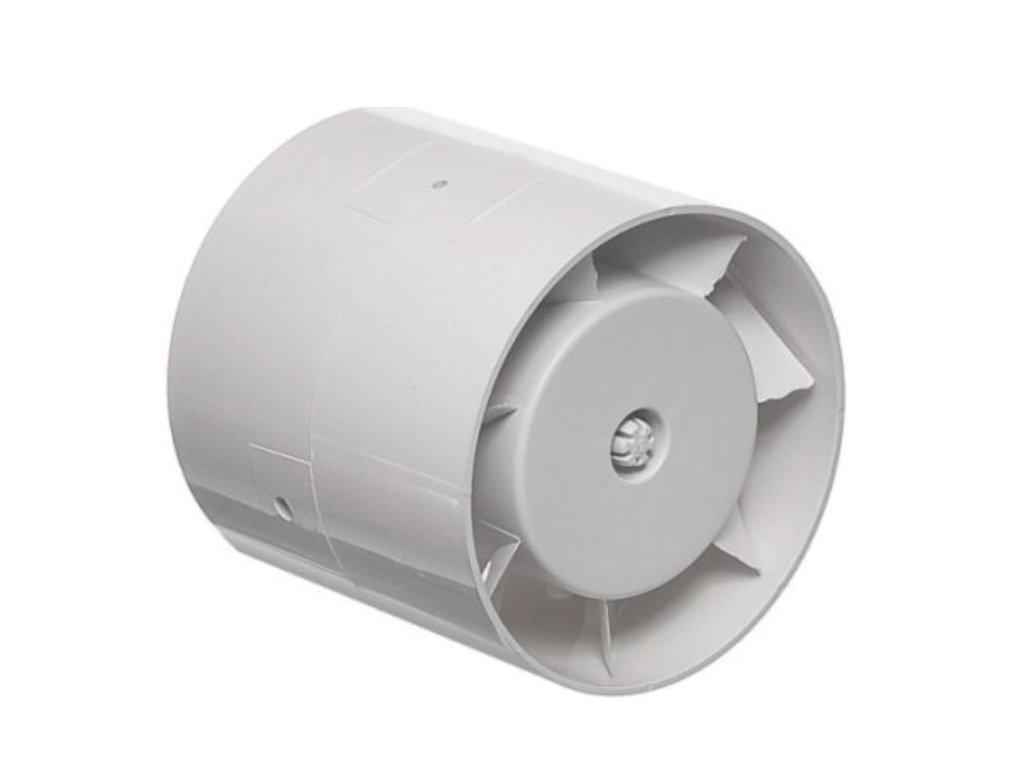

Cata MT

CHARAKTERISTIKA
Axiální trubkové ventilátory pro běžné použití.

POUŽITÍ
Odsávání přes zeď nebo do kratších potrubí s nízkou tlakovou ztrátou. Ventilátory lze montovat jak ve svislé, tak i v horizontální poloze.
Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu,
mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.

SKŘÍŇ
Skříň a plastové prvky držáků jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí.
Skříň modelu MT 150 je uložená v držáku. Držáky pro ostatní modely lze doobjednat jako volitelné příslušenství.
U variant se zpožďovacím časovačem (označené písmenem T) je držák součástí dodávky (elektronika časovače a připojovací
svorkovnice je uložena v tomto držáku).

OBĚŽNÉ KOLO
Axiální oběžné kolo je vyrobeno z ABS.

MOTOR
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem
pro horizontální montáž. Motor je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C.
Stupeň krytí je IPX2. Napájení 230 V / 50 Hz.

SVORKOVNICE
Svorkovnice je přístupná po odšroubování zajišťovacího šroubu a po sejmutí krycího víčka na straně motoru (u modelů MT 100 a MT 125)
resp. víčka na držáku ventilátoru (u modelů SMT 150 a u variant se zpožďovacím časovačem označených písmenem T).
Jednotlivé svorky mají písmenné označení:
N – nulový vodič
L – fáze
T – ovládací fáze (modely T)

SMĚR PRŮTOKU
Směr průtoku odsávaného vzduchu je vyznačen šipkami na skříni ventilátoru. Změna směru průtoku není možná.

MONTÁŽ
Ventilátory lze montovat v horizontální i ve vertikální poloze. Modely MT 100 a MT 125 (ve verzi bez zpožďovacího časovače)
se instalují přímo do potrubí (s max. délkou dle tabulky). Model MT 150 a modely se zpožďovacím časovačem se instalují mezi
potrubí a upevňují se k podkladu pomocí vrutů a hmoždinek, které jsou součástí dodávky. Ventilátor má pro tento způsob montáže
otvory v základně držáku.

REGULACE OTÁČEK
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.

HLUK
Hladina hluku je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.

ÚDRŽBA
Případné nečistoty lze z ventilátoru odstranit po vyjmutí ventilátoru z potrubí (resp. po rozpojení potrubí u variant s držákem).
Před jakoukoliv údržbou či servisním zásahem je nutné ventilátor odpojit od elektrického rozvodu.

PŘÍSLUŠENSTVÍ
K ventilátorům je možnost doobjednat další sortiment příslušenství. Konkrétní příslušenství ke každému ventilátoru lze nalézt
v samostatné tabulce.
