CHV přechod

Detailní popis produktu

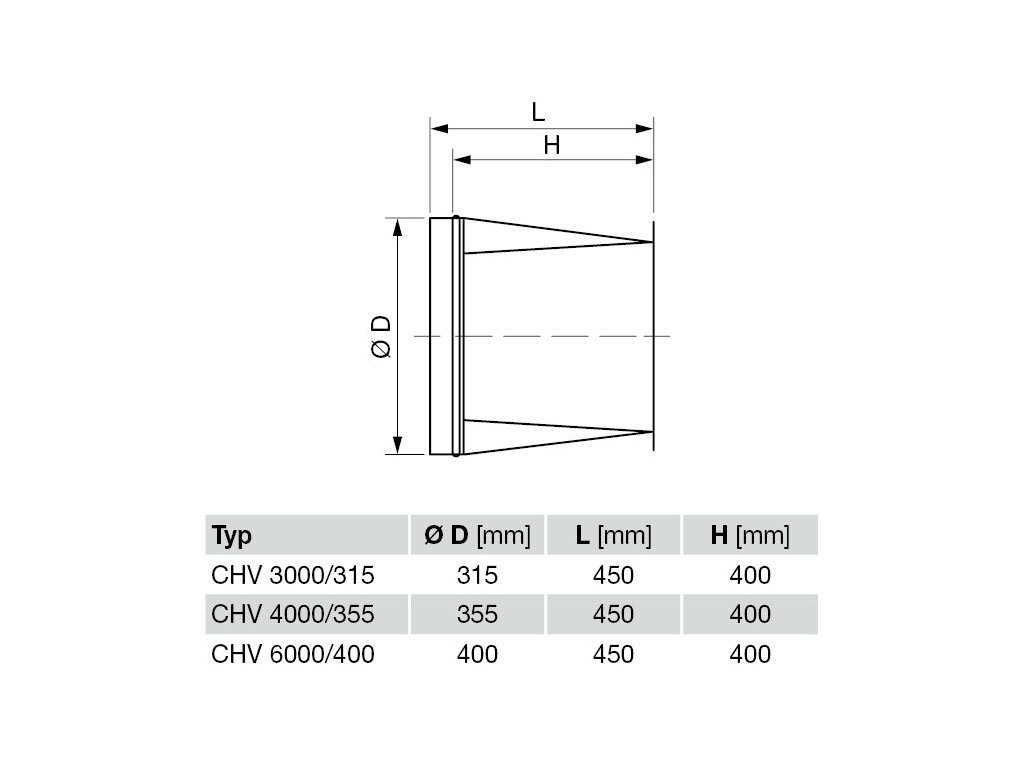

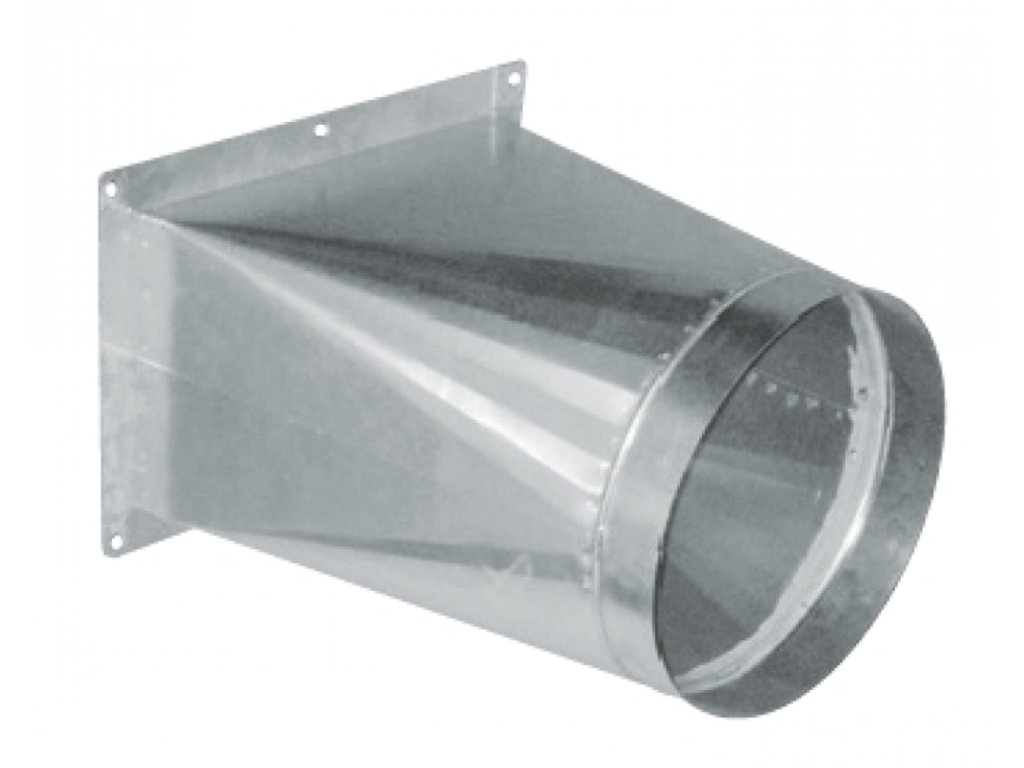

CHV přechod pro ventilátor S&P CHVB/T

Informace
• CHV přechod pro potrubní ventilátor S&P CHVB/T se montuje na výtlačné straně ventilátoru
• slouží k připojení kruhového potrubí, které je součástí potrubní sítě

Popis ventilátoru
Ventilátory typu CHVB, CHVT jsou radiální ventilátory, vhodné pro kuchyně, použitelné k montáži, do kruhového potrubí.
Skříň je z ocelového, galvanicky pozinkovaného plechu, sendvičového proveden, je uvnitř opatřena vrstvou zvukově
izolujícího materiálu. Ventilátor je uložen ve skříni na odpružených profilech, aby se omezil přenos vibrací.
Na skříni je osazeno kruhové sací hrdlo pro připojení flexibilních hadic nebo kruhového potrubí.
Na výtlak ventilátoru je nutno připojit redukci na kruhové potrubí. Skříň obsahuje vanu pro odvod tukového kondenzátu,
odvodní hrdlo je nutno namontovat v souladu s polohou ventilátoru a zároveň je nutno zvolit vhodný sklon ventilátoru směrem k hrdlu.

Oběžné kolo je radiální s dozadu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyváženo, je volně běžící a bez spirální skříně.
Svorkovnice je umístěna společně s revizním vypínačem na skříni ventilátoru.
Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru.
Ventilátory jsou zejména vhodné pro velkokapacitní kuchyně, k odvětrání restaurací, sportovních hal, nemocnic, skladů a bazénů.
Ventilátory jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola.
Ventilátory jsou určeny pro prostory bez nebezpečí výbuchu, nesmí být vystaveny přímému působení vlivu počasí.
Ventilátory je třeba skladovat v krytém a suchém skladu.
