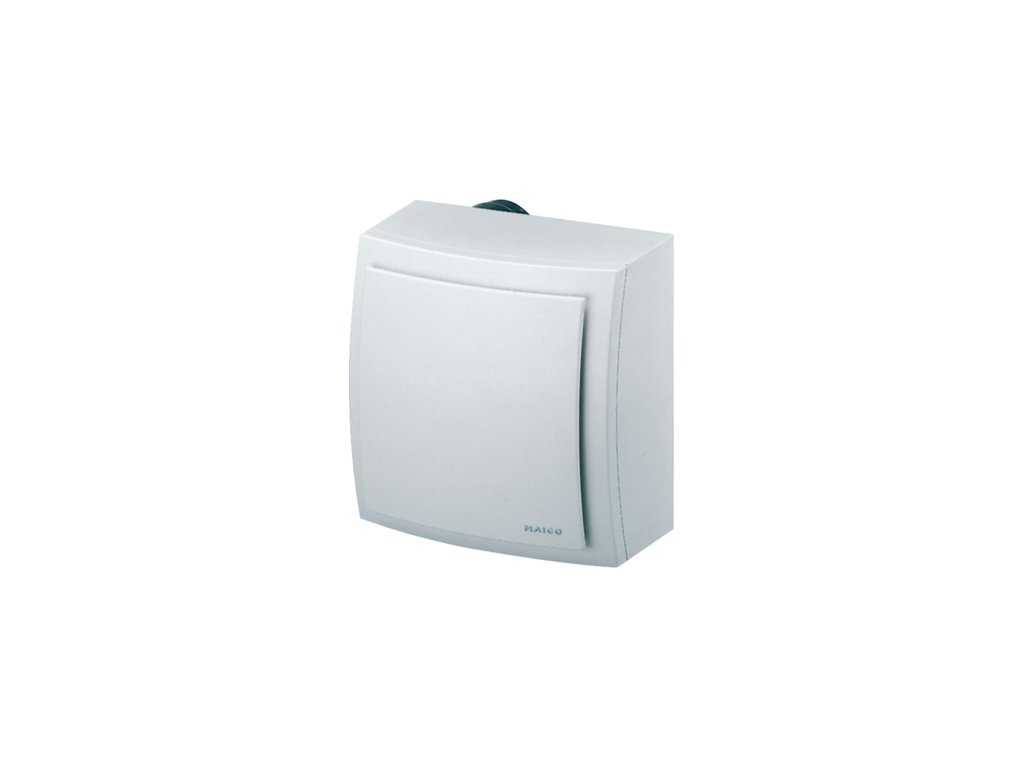

Maico ER-APB na omítku s protipožární klapkou

Detailní popis produktu

Maico ER-APB na omítku s protipožární klapkou

Standardní provedení - bez funkce

ER 60: Nelze regulovat otáčky.

Parametry

• Ventilátor na povrch pro odvětrání kuchyní, koupelen nebo WC.
• S bezúdržbovou protipožární uzavírací klapkou proti přenosu požáru.
• Pouzdro lze otočit, připojovací výfukové hrdlo může být vlevo nahoře nebo vpravo nahoře.
• Jednoduchá výměna filtru bez použití nástroje.
• Kovové výfukové hrdlo DN 75/80 s kovovou uzavírací klapkou.
• Extrémní strmost výkonové křivky ukazuje vysoké tlakové schopnosti ventilátorů ER.
• Robustní úsporný kondenzátorový motor.
• Bezúdržbový s oboustranně uzavřenými kuličkovými ložisky.
• Konektorové připojení napájení pro rychlou montáž ventilátoru do pouzdra.
• Všechny ventilátory MAICO ER lze instalovat do oblasti 1 v sanitárních prostorech. Detaily viz. projekční podklady.
• Třída ochrany II.
• Obecné stavební schválení, schválení č.: Z-51.1-45.
• Zpráva o schválení na vyžádání nebo na našich stránkách www.maico-ventilatoren.com.
• Výkonová charakteristika ventilátoru ověřena u TÜV. Únik netěsnostmi ≤ 0,01 m³/h.
• Změna úrovně v šachtě podle DIN 4109, odzkoušeno u IAB Oberursel.

Provedení s časovým doběhem

Prodleva po sepnutí cca 50 sekund.

Doběh cca 6 minut.

Nelze regulovat otáčky.

Parametry

• Ventilátor na povrch pro odvětrání kuchyní, koupelen nebo WC.
• S bezúdržbovou protipožární uzavírací klapkou proti přenosu požáru.
• Pouzdro lze otočit, připojovací výfukové hrdlo může být vlevo nahoře nebo vpravo nahoře.
• Jednoduchá výměna filtru bez použití nástroje.
• Kovové výfukové hrdlo DN 75/80 s kovovou uzavírací klapkou.
• Extrémní strmost výkonové křivky ukazuje vysoké tlakové schopnosti ventilátorů ER.
• Robustní úsporný kondenzátorový motor.
• Bezúdržbový s oboustranně uzavřenými kuličkovými ložisky.
• Konektorové připojení napájení pro rychlou montáž ventilátoru do pouzdra.
• Všechny ventilátory MAICO ER lze instalovat do oblasti 1 v sanitárních prostorech. Detaily viz. projekční podklady.
• Třída ochrany II.
• Obecné stavební schválení, schválení č.: Z-51.1-45.
• Zpráva o schválení na vyžádání nebo na našich stránkách www.maico-ventilatoren.com.
• Výkonová charakteristika ventilátoru ověřena u TÜV. Únik netěsnostmi ≤ 0,01 m³/h.
• Změna úrovně v šachtě podle DIN 4109, odzkoušeno u IAB Oberursel.

Provedení s čidlem světla

Bezbariérový výrobek, s automatickým zapnutím a vypnutím.

Fotobuňka spíná ventilátor v závislosti na osvětlení místnosti, např. sepnutím světla v tmavé místnosti.

Spínací osvětlení (na ventilátoru) min. 30 Lux.

Vypínací osvětlení max. 0,3 Lux.

Odpadá nutnost elektroinstalace mezi ventilátorem a vypínačem.

Prodleva po sepnutí cca 50 sekund.

Doběh cca 6 minut.

Nelze regulovat otáčky.

Varianta zapojení: Pomocí přídavného spínače lze ventilátor zcela vyřadit z činnosti (viz schéma).

Parametry

• Ventilátor na povrch pro odvětrání kuchyní, koupelen nebo WC.
• S bezúdržbovou protipožární uzavírací klapkou proti přenosu požáru.
• Pouzdro lze otočit, připojovací výfukové hrdlo může být vlevo nahoře nebo vpravo nahoře.
• Jednoduchá výměna filtru bez použití nástroje.
• Kovové výfukové hrdlo DN 75/80 s kovovou uzavírací klapkou.
• Extrémní strmost výkonové křivky ukazuje vysoké tlakové schopnosti ventilátorů ER.
• Robustní úsporný kondenzátorový motor.
• Bezúdržbový s oboustranně uzavřenými kuličkovými ložisky.
• Konektorové připojení napájení pro rychlou montáž ventilátoru do pouzdra.
• Všechny ventilátory MAICO ER lze instalovat do oblasti 1 v sanitárních prostorech. Detaily viz. projekční podklady.
• Třída ochrany II.
• Obecné stavební schválení, schválení č.: Z-51.1-45.
• Zpráva o schválení na vyžádání nebo na našich stránkách www.maico-ventilatoren.com.
• Výkonová charakteristika ventilátoru ověřena u TÜV. Únik netěsnostmi ≤ 0,01 m³/h.
• Změna úrovně v šachtě podle DIN 4109, odzkoušeno u IAB Oberursel.

Provedení s trvalým provozem

Přístroj běží na trvalý provoz při 35 m³ /h.

Přepnutí na plné otáčky možné, např. při delším pobytu v jinak nepoužívaných prostorách.

Nelze regulovat otáčky.

Varianta zapojení: Pomocí přídavného spínače lze trvalý provoz vypínat a zapínat (viz schéma na internetu).

Parametry

• Ventilátor na povrch pro odvětrání kuchyní, koupelen nebo WC.
• S bezúdržbovou protipožární uzavírací klapkou proti přenosu požáru.
• Pouzdro lze otočit, připojovací výfukové hrdlo může být vlevo nahoře nebo vpravo nahoře.
• Jednoduchá výměna filtru bez použití nástroje.
• Kovové výfukové hrdlo DN 75/80 s kovovou uzavírací klapkou.
• Extrémní strmost výkonové křivky ukazuje vysoké tlakové schopnosti ventilátorů ER.
• Robustní úsporný kondenzátorový motor.
• Bezúdržbový s oboustranně uzavřenými kuličkovými ložisky.
• Konektorové připojení napájení pro rychlou montáž ventilátoru do pouzdra.
• Všechny ventilátory MAICO ER lze instalovat do oblasti 1 v sanitárních prostorech. Detaily viz. projekční podklady.
• Třída ochrany II.
• Obecné stavební schválení, schválení č.: Z-51.1-45.
• Zpráva o schválení na vyžádání nebo na našich stránkách www.maico-ventilatoren.com.
• Výkonová charakteristika ventilátoru ověřena u TÜV. Únik netěsnostmi ≤ 0,01 m³/h.
• Změna úrovně v šachtě podle DIN 4109, odzkoušeno u IAB Oberursel.

Provedení s čidlem vlhkosti a trvalým provozem

Bezbariérový výrobek, s automatickým zapnutím a vypnutím.

Úroveň sepnutí: 60 %, 70 %, 80 % nebo 90 % relativní vlhkosti lze nastavit pomocí propojek.

Úroveň vypnutí: cca. 10% pod úrovní zapnutí (vždy pevně nastaveno).

Nelze regulovat otáčky.

Nevhodné pro současné odvětrání dvou místností.

Ruční ovládání pomocí spínače je možné, např. sepnutí plných otáček pomocí spínače osvětlení.

Standardní zapojení: Ventilátor běží na snížené otáčky, měření vlhkosti je aktivní, při překročení úrovně sepnutí přepne na plné otáčky, při snížení vlhkosti pod úroveň vypnutí přepne na snížené otáčky.

Další varianty zapojení: Provoz ventilátoru s nebo bez snížených otáček, manuální zapnutí plných otáček, zapnutí resp. vypnutí ventilátoru pomocí přídavného vypínače.

Zapnutí plných otáček ventilátoru pomocí vypínače světla a s tím spojený časový doběh (6 minut) ventilátoru.

Ventilátor pak běží tak dlouho, dokud vlhkost vzduchu v prostoru neklesne pod vypínací hodnotu, bez ohledu na variantu zapojení.

Parametry

• Ventilátor na povrch pro odvětrání kuchyní, koupelen nebo WC.
• S bezúdržbovou protipožární uzavírací klapkou proti přenosu požáru.
• Pouzdro lze otočit, připojovací výfukové hrdlo může být vlevo nahoře nebo vpravo nahoře.
• Jednoduchá výměna filtru bez použití nástroje.
• Kovové výfukové hrdlo DN 75/80 s kovovou uzavírací klapkou.
• Extrémní strmost výkonové křivky ukazuje vysoké tlakové schopnosti ventilátorů ER.
• Robustní úsporný kondenzátorový motor.
• Bezúdržbový s oboustranně uzavřenými kuličkovými ložisky.
• Konektorové připojení napájení pro rychlou montáž ventilátoru do pouzdra.
• Všechny ventilátory MAICO ER lze instalovat do oblasti 1 v sanitárních prostorech. Detaily viz. projekční podklady.
• Třída ochrany II.
• Obecné stavební schválení, schválení č.: Z-51.1-45.
• Zpráva o schválení na vyžádání nebo na našich stránkách www.maico-ventilatoren.com.
• Výkonová charakteristika ventilátoru ověřena u TÜV. Únik netěsnostmi ≤ 0,01 m³/h.
• Změna úrovně v šachtě podle DIN 4109, odzkoušeno u IAB Oberursel.
