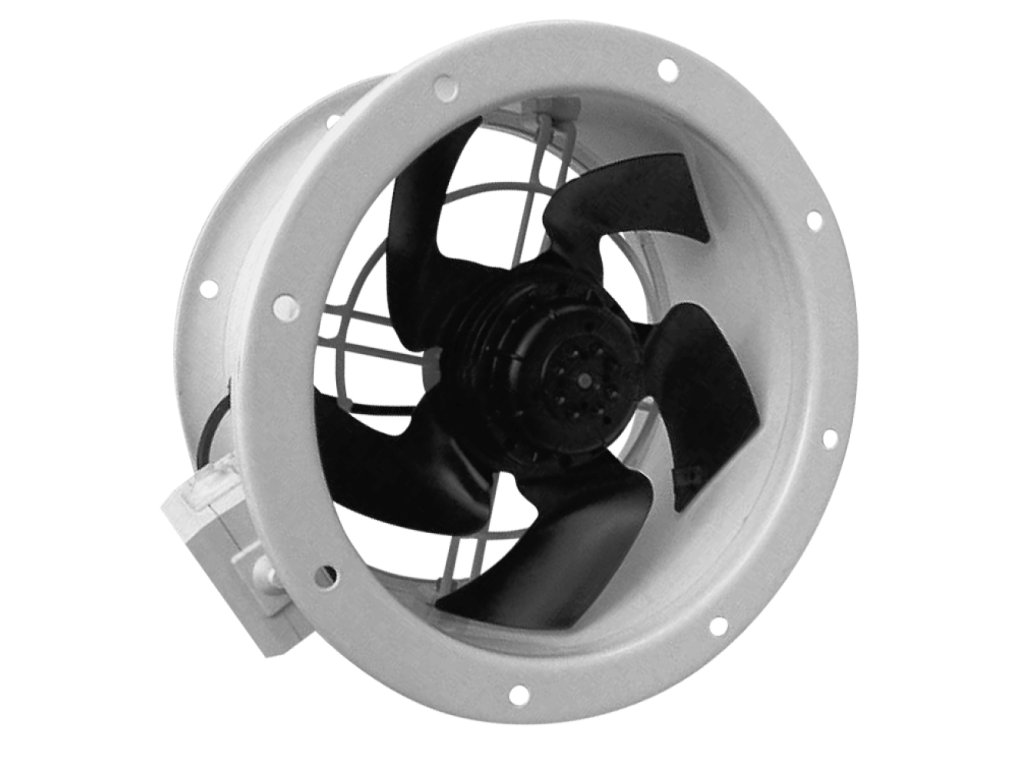

S&P EDAV Ø 200

Detailní popis produktu

S&P EDAV

Popis
Ventilátory typu EDAV (EDAV -P) jsou axiální ventilátory, podle typu použitelné k montáži do zdi, nebo do kruhového potrubí. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory jsou určeny pro prostory bez nebezpečí výbuchu, nesmí být vystaveny přímému působení vlivu počasí. Je možno je instalovat ve vodorovné i svislé poloze. Ventilátory je možno regulovat transformátorovými nebo elektronickými regulátory otáček. Ventilátory je třeba skladovat v krytém a suchém skladu.

Skříň
je z ocelového plechu, opatřeného černým (bílým nebo šedým) epoxidovým lakem, montážní konzole a šrouby jsou galvanicky pokoveny.

Oběžné kolo
je z ocelového plechu, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.

Motor
je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy B, krytí IP44. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.

Směr otáčení
není možno měnit. U nástěnného provedení je standardně průtok vzdušniny od motoru k oběžnému kolu, u potrubního od statoru k oběžnému kolu.

Svorkovnice
je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory změnou napětí.

Hluk
emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.

Montáž
ventilátorů v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny
Ventilátory jsou optimálně dimenzovány s ohledem na poměr výkonových parametrů a ceny.
