S&P HCFB / HCFT Ø 250 - Ø 800

Detailní popis produktu

S&P HCFB / HCFT

Popis
Ventilátory typu HCFB/HCFT, jsou axiální ventilátory, použitelné k montáži na zeď. Jsou určeny k dopravě vzduchu
bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola.
Ventilátory jsou určeny pro prostory bez nebezpečí výbuchu, nesmí být vystaveny přímému působení vlivu počasí.
Ventilátory je možno instalovat ve vodorovné i svislé poloze. Většinu ventilátorů této typové řady je možno regulovat
transformátorovými nebo elektronickými regulátory otáček. Nástěnné ventilátory typu HC xx H jsou určeny k odvodu
vzduch směrem ven, ventilátory pro přívod mají označení HB. Ventilátory je třeba skladovat v krytém a suchém skladu.
Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO 9001.

Skříň
Skříň je z ocelového plechu, opatřeného černým epoxidovým lakem, montážní konzole a šrouby jsou galvanicky pokoveny.

Oběžné kolo
Oběžné kolo je vyrobeno z termoplastu vyztuženého skelným vláknem, na přání lze dodat oběžné kolo ze slitiny Al.
Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí -40 až +70 °C.
Natočení lopatek je standardně 32° nebo 34°. Nestandardně je možno dodat oběžné kolo s natočením lopatek 21°.

Motor
Motor je asynchronní s odporovou kotvou, stator s chladicími žebry, povrchová úprava černým epoxidovým lakem.
Motory jsou sériově vybaveny tepelnou ochranou, vinutí je v tropické úpravě s izolací třídy F a pracovní teplotou -40 až +70 °C.
Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 65.

Směr otáčení
Směr otáčení je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne při opačném
smyslu otáčení průtok o cca 30%. Je možno objednat oběžné kolo pro opačný směr otáčení. U nástěnného provedení je
standardně průtok vzdušniny od motoru k oběžnému kolu.

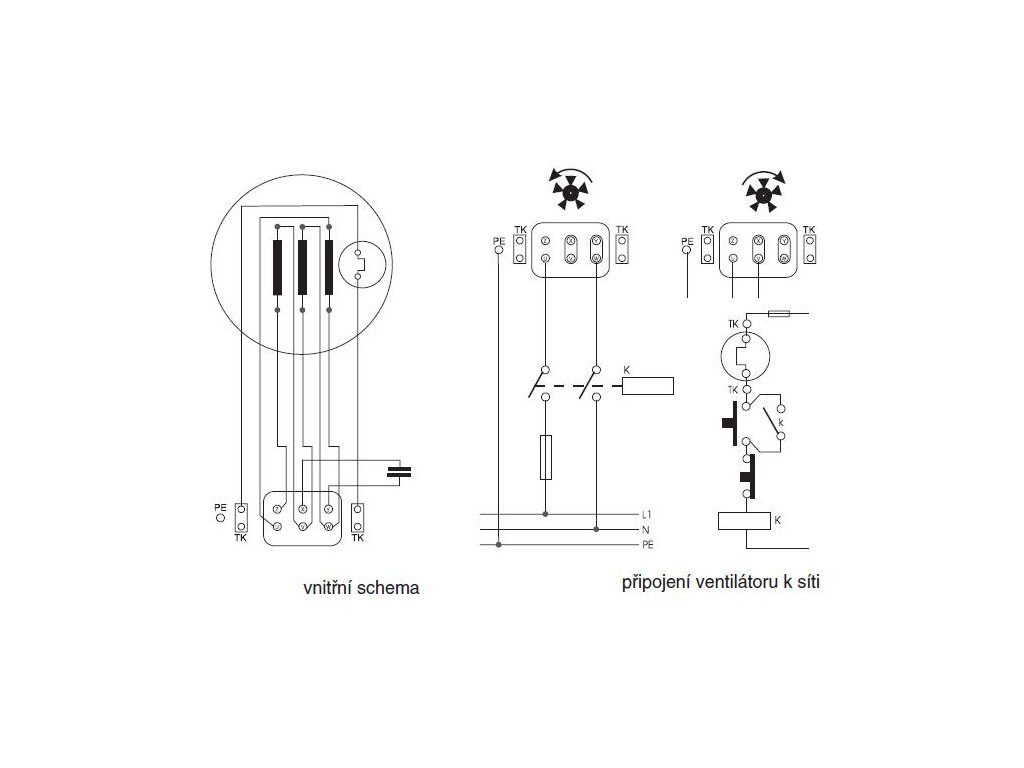

Svorkovnice
Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor.
Svorkovnice je umístěna na motoru (nástěnné provedení).

Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí nebo frekvenčními měniči.

Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného
kola (minimálně však 1,5 m), na straně sání.

Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání ze stavebních konstrukcí.

HCFB/HCFT
Řada nízkoprofilových deskových axiálních ventilátorů vybavených plastovými oběžnými koly se skleněnými vlákny,
jednofázovým motorem (HCFB) nebo třífázovým motorem (HCFT), IP65 (1), třída izolace F (2), vybavených tepelnou ochranou (3).
(1) Dvoupólový motor a modely Ø 800, 900 a 1000 mají krytí IP55.
(2) Pracovní teploty od -40ºC do +70ºC. S výjimkou modelů 4-710 vhodných do +55ºC a modelů Ø 800 až 1000 vhodných pro použití
v prostředí od -20ºC do +40ºC.
(3) Kromě modelů 800 až 1000.

Motory
K dispozici, v závislosti na modelu, s jednofázovými nebo třífázovými motory se 2, 4 nebo 6 póly.
Všechny motory mají možnost regulace otáček pomocí autotransformátoru s výjimkou 2pólových a /4-630, 710, T/800,
T/900 a T/1000.
Třífázové modely jsou otáčky regulovatelné měničem.

Elektrické napájení:
Jednofázové napájení 220-240V-50Hz.
(Kondenzátor umístěný ve svorkovnici elektroinstalace).
Třífázový 220-240/380-415V-50Hz nebo 380-415V-50Hz.
(Viz tabulka charakteristik).

Další informace
Standardní směr proudění vzduchu: konfigurace ve tvaru (A).
(Motor nad oběžným kolem).

Na vyžádání
Ochranný kryt vstupu proti prstům pro modely Ø 800 až 1000 mm.
