S&P HXBR / HXTR Ø 250 - Ø 1 000

Detailní popis produktu

S&P HXBR / HXTR

Popis

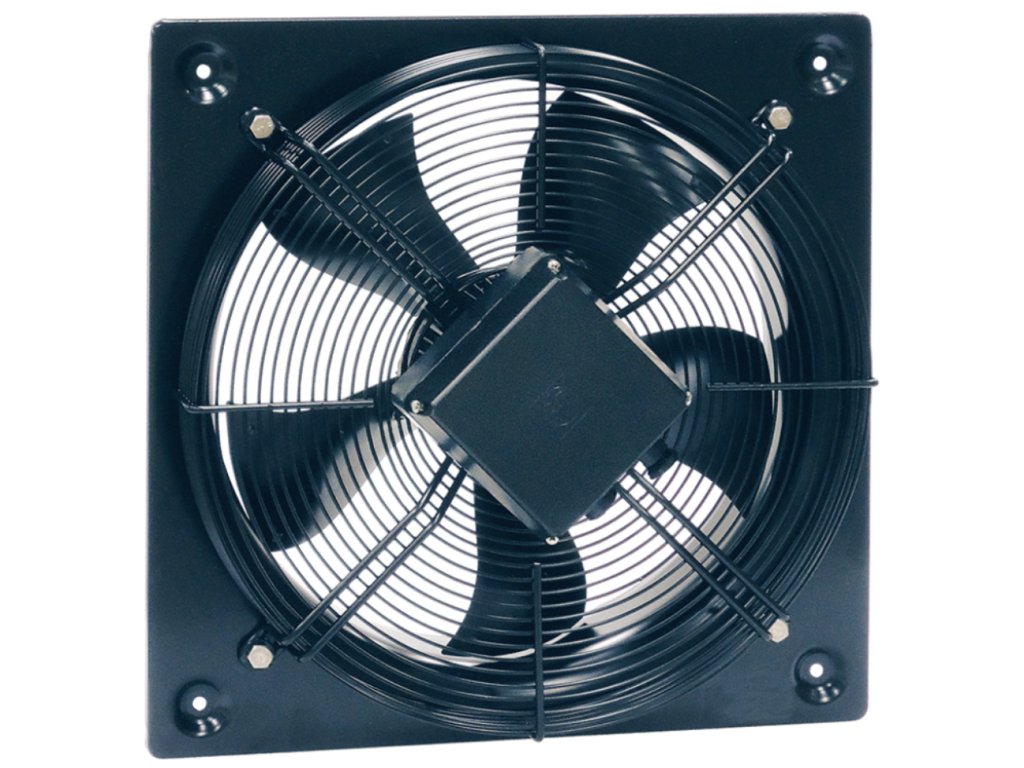

Ventilátory typu HXBR, HXTR jsou axiální ventilátory, určené k montáži na zeď, typy TXBR a TXTR jsou určeny k montáži do potrubí.
Nová řada axiálních ventilátorů se srpovitými lopatkami, obsahuje na 35 modelů v průměrech od 250 mm do 1000 mm.
Modely jsou k dispozici s jednofázovými nebo třífázovými motory, v provedení s 2, 4, 6, 8 a 12 póly.
Rozsah průtoku vzduchu se pohybuje od 930 do 26.000 m3/hodinu. Jsou určeny k dopravě vzduchu bez mechanických částic,
které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory jsou určeny pro prostory bez nebezpečí výbuchu,
nesmí být vystaveny přímému působení vlivu počasí. Je možno je instalovat ve vodorovné i svislé poloze.
Všechny jednofázové ventilátory krom H(T)XBR /4-560, /4-630 a /6-710 je možno regulovat transformátorovými nebo elektronickými regulátory otáček.
Třífázové ventilátory lze regulovat transformátorovými regulátory až na H(T)XTR /4-560, /4-630 a modely od 710 do 1000.
Modely o 800 - 1000 lze regulovat doporučeným frekvenčním měničem. Ventilátory je třeba skladovat v krytém a suchém skladu.

Skříň
Skříň je z ocelového galvanizovaného plechu, opatřeného černým (variantně šedým) epoxidovým lakem, montážní konzole a šrouby jsou galvanicky pokoveny.

Oběžné kolo
Oběžné kolo je do 355 z ocelového plechu, vyšší průměry mají lopatky z Al slitiny. Tvar „SICKLE“ je speciálně
optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.

Motor
Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP 54.
Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.

Směr otáčení
Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušniny od motoru k oběžnému kolu,
u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem.

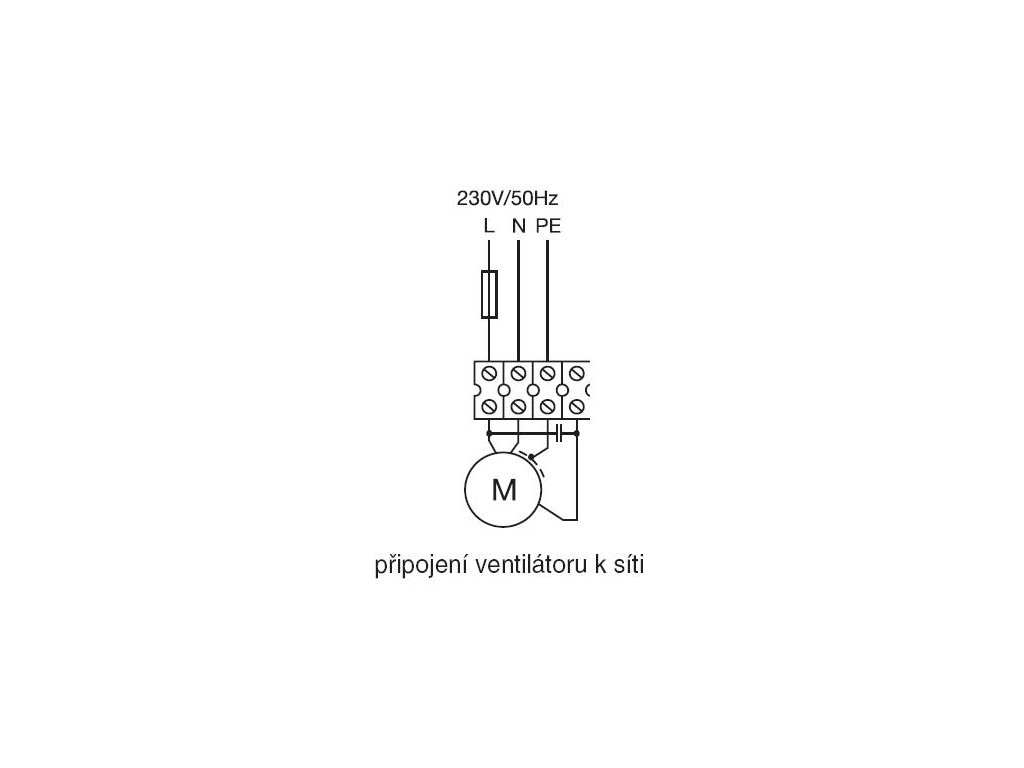

Svorkovnice
Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor.
Je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček
Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor.

Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku
průměru oběžného kola (minimálně však 1,5 m), na straně sání.

Montáž
Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu.
Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
