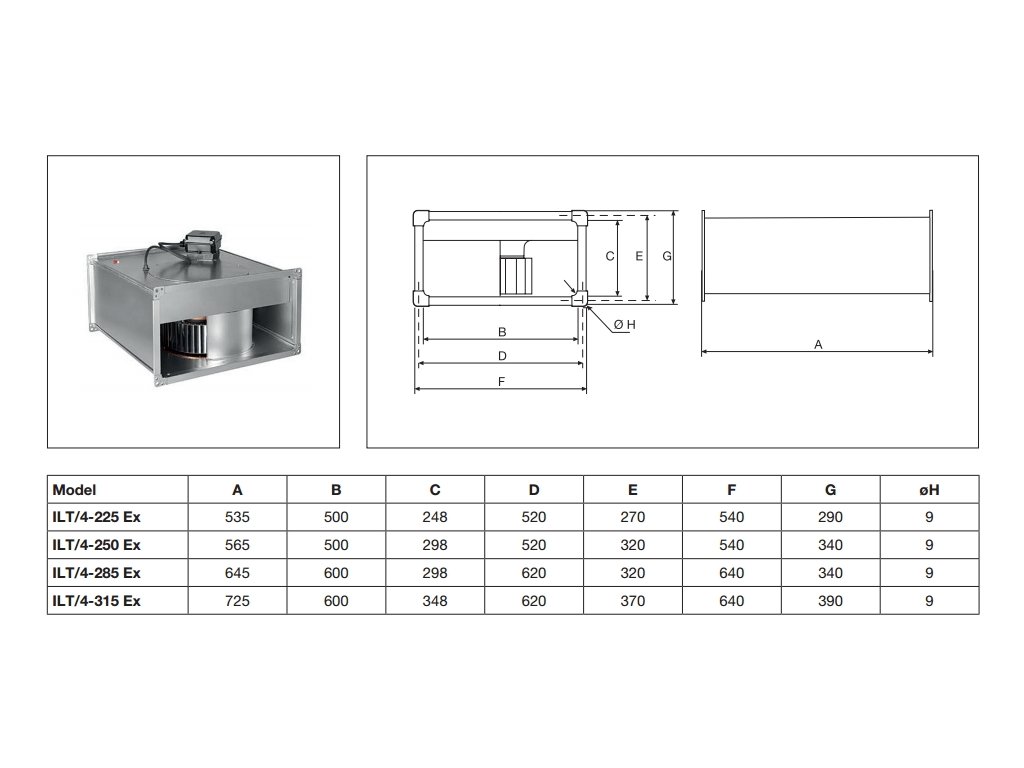

S&P ILT/4-315 Ex 600 x 350 mm

Detailní popis produktu

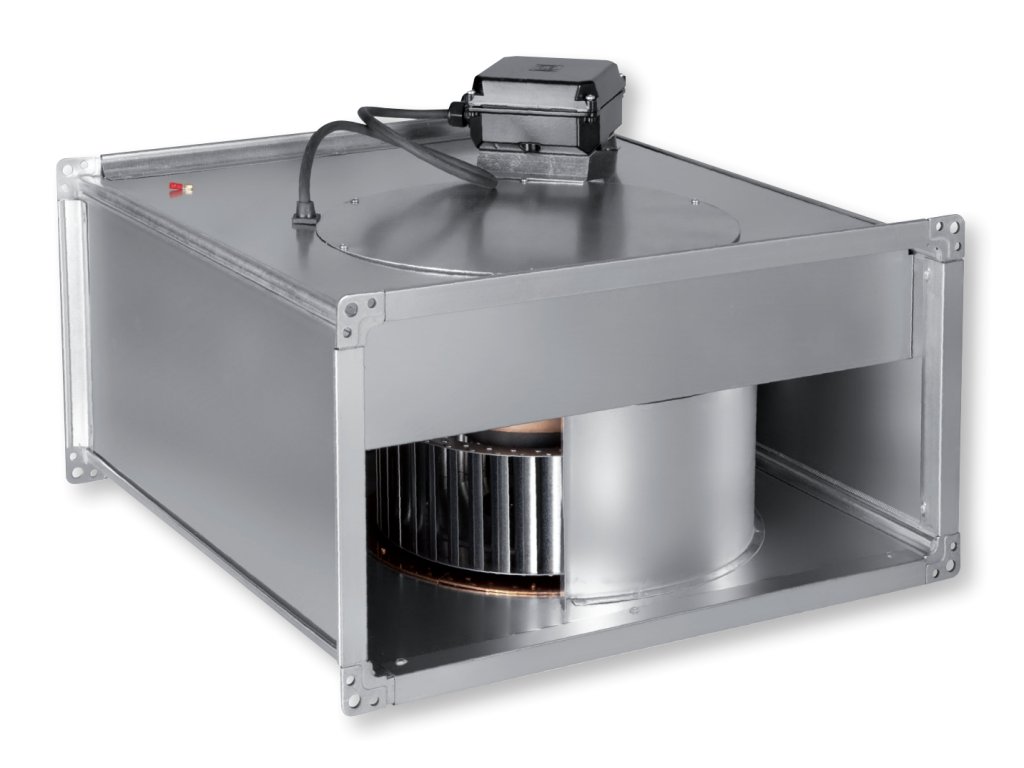

S&P ILT/4-315 Ex nevýbušný ventilátor

Použití
Kovový radiální ventilátor v boxu ke kanálovému potrubí s vyšší tlakovou ztrátou do prostředí s nebezpečím výbuchu.
Do průmyslových prostor s výskytem chemikálií, vyšší koncentrací výbušných plynů, par nebo prachů.

Skříň
Skříň ventilátoru je z ocelového, galvanicky pozinkovaného plechu, opatřena přírubami pro upevnění do čtyřhranného potrubí.
Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.

Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobeno z galvanicky pozinkovaného ocelového plechu a je staticky
a dynamicky vyváženo.

Motor
Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti
vlhkosti s izolací třídy F a pracovní teplotou -20 až 55°C. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti.
Krytí IP55.

Směr otáčení
Směr otáčení je dán na skříni nalepenou šipkou a je ho po uvedení do provozu nutno zkontrolovat.

Svorkovnice
Svorkovnice je standardně z černého plastu, volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit
na dobře přístupné místo na skříni.

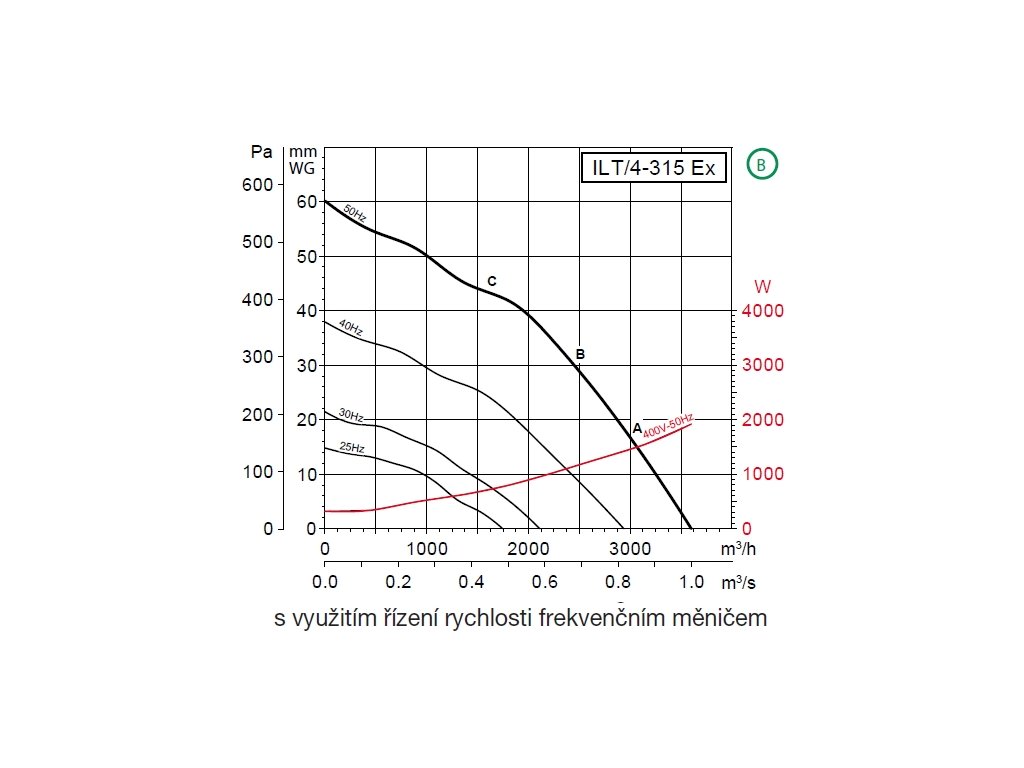

Regulace otáček

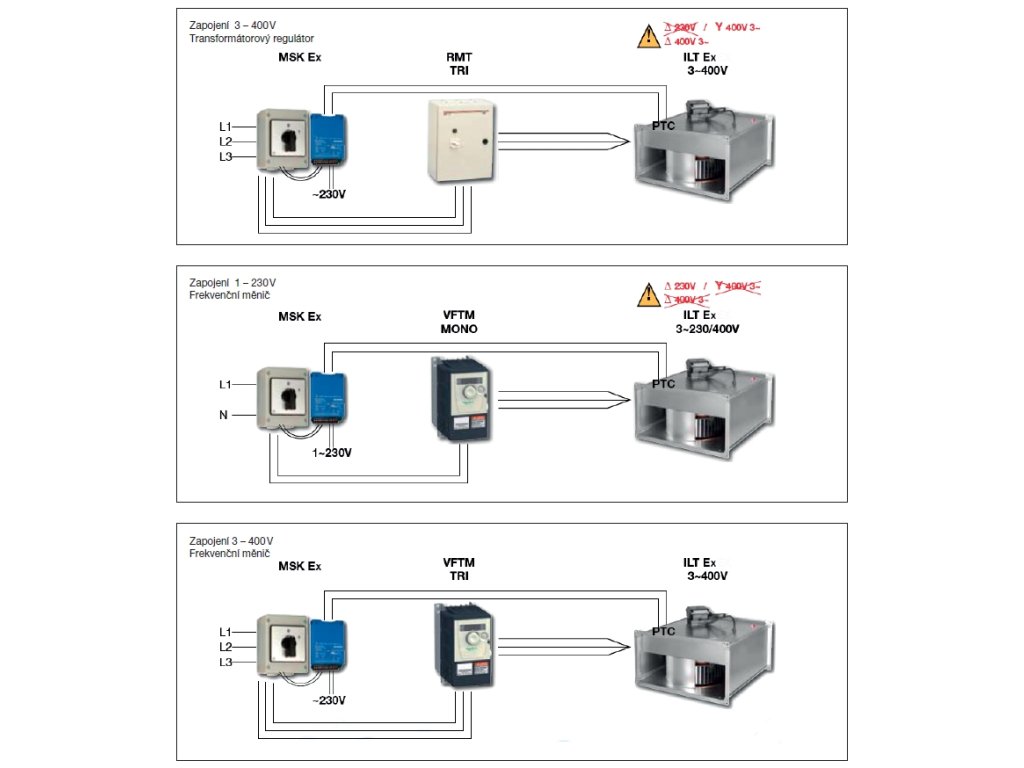

Regulace otáček se provádí frekvenčními měniči nebo transformátorovými regulátory změnou napětí.
Přednostně doporučujeme frekvenční měniče.

Hluk
Hluk eliminovaný ventilátorem je uveden v tabulkách pro tři části výkonové křivky (nízkou, střední a vysokou tlak. ztrátu).

Montáž
Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.

Pokyny
Pozor, ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či obchodními organizacemi.

Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů.
Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
