S&P RMQ Ø 100 - Ø 315

Detailní popis produktu

Nástěnný radiální ventilátor RMQ

POPIS
Ventilátory typu RMQ jsou radiální ventilátory, použitelné k montáži do kruhového potrubí. Pro montáž čtvercovou
přírubou na stěnu (výtlak), sání je napojeno kruhovým potrubím. Jsou určeny k dopravě vzduchu bez
mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory jsou určeny
pro prostory bez nebezpečí výbuchu, nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je možno
instalovat ve vodorovné i svislé poloze. Ventilátory je možno regulovat transformátorovými nebo elektronickými
regulátory otáček snižováním napětí. Ventilátory je třeba skladovat v krytém a suchém skladu.

Skříň

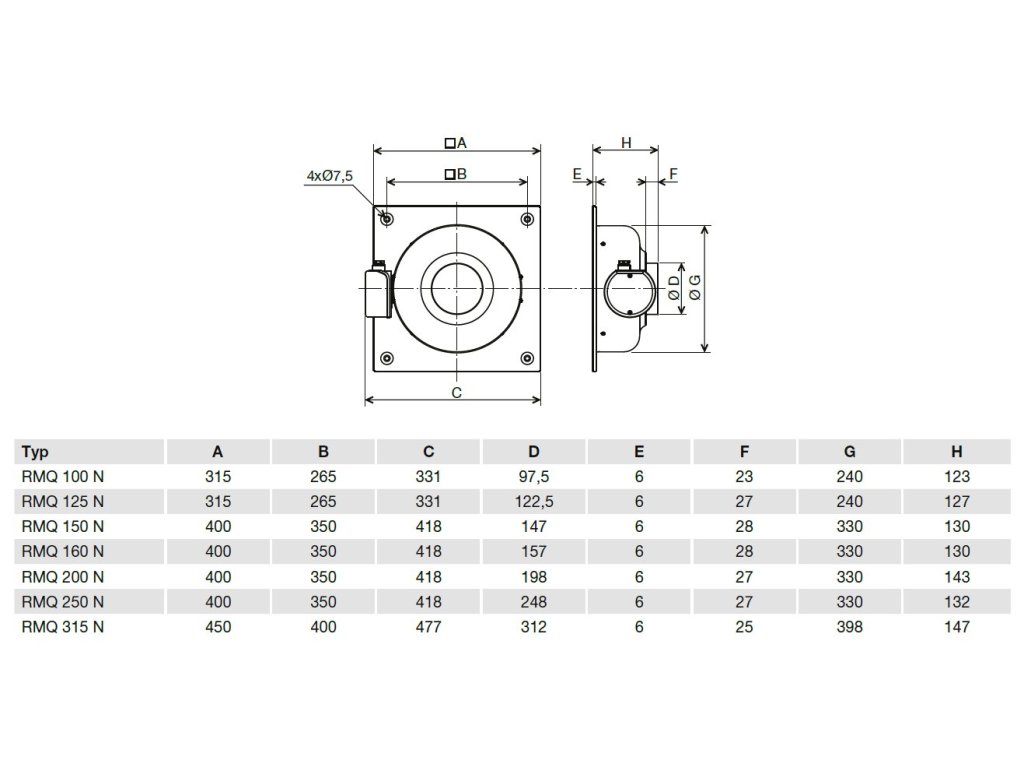

Skříň je vylisovaná z ocelového pozinkového plechu vytvarovaná pro montáž na stěnu. Na sání je hrdlo v rozměru shodném
s označením ventilátoru, na výtlaku je skříň otevřená.

Oběžné kolo
Oběžné kolo je radiální s dozadu zahnutými lopatkami, je nalisované na vnější rotor motoru.

Motor
Motor je asynchronní. Tepelná pojistka umístěna ve vinutí motoru. Ložiska jsou kuličková. Třída izolace B, krytí IP 44.

Svorkovnice
Svorkovnice je standardně z černého plastu a je pevně uchycena na skříni ventilátoru.

Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory.

Hluk

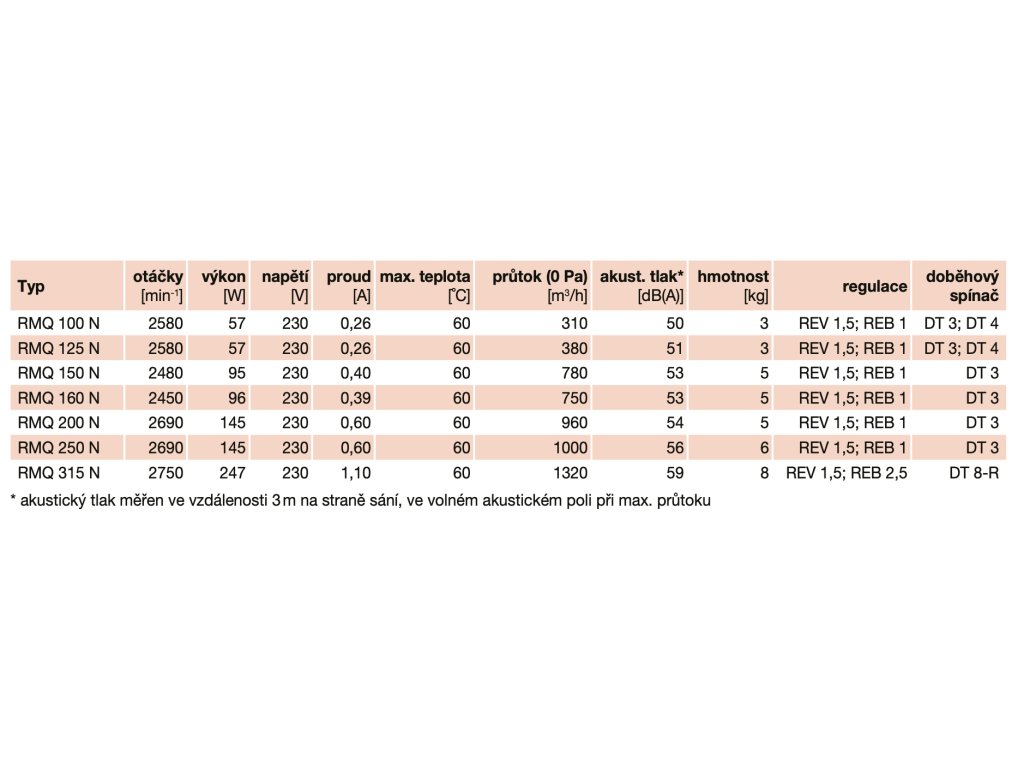

Hluk uvedený v tabulce je akustický tlak ve vzdálenosti 3 m od sání.

Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.
Je nutné použít pružné připojení k potrubí. Pro montáž do potrubí lze použít verzi RM.

Pokyny
Ventilátory jsou určeny k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven.
Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily.
Ventilátory lze použít ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
