S&P TCBT Ex Ø 450 - Ø 800

Detailní popis produktu

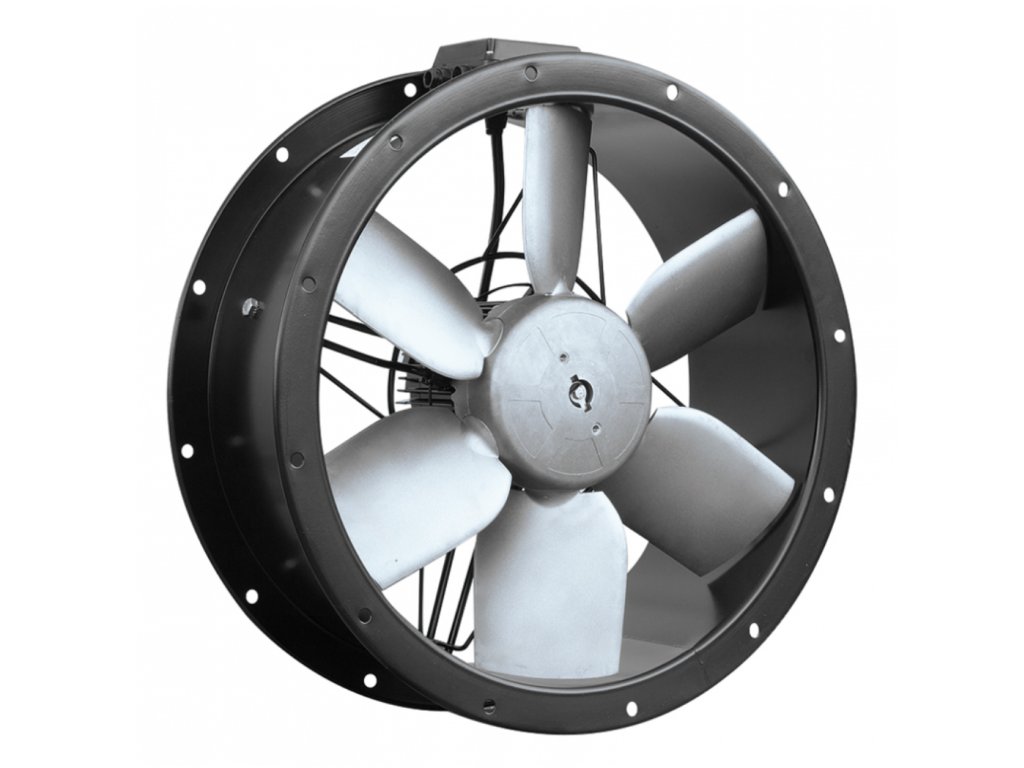

S&P TCBT Ex

Popis
Ventilátory typu TCBT EX jsou axiální nevýbušné ventilátory v zajištěném provedení "e", použitelné k montáži do kruhového potrubí.
Jsou vhodné pro větší průtoky a malé tlakové ztráty vzduchovodů. Jsou určeny k dopravě vzduchu bez mechanických částic,
které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory jsou určeny pro prostředí ZÓNA 1 podle
ČSN EN 60079-14/7.98 (dříve SNV 2). Nesmí být vystaveny přímému vlivu počasí. Ventilátory je možno instalovat
ve vodorovné i svislé poloze. Ventilátory nelze regulovat transformátorovými ani elektronickými regulátory otáček.
Pro ventilátory s proměnným úhlem nastavení lopatek platí, že tento výrobcem nastavený úhel nemůže být měněn.
Ventilátory je třeba skladovat v krytém a suchém skladu.
Ventilátory jsou vyráběny v systému jakosti ISO 9001.

Skříň
je z ocelového plechu, opatřeného černým epoxydovým lakem, držáky a šrouby jsou navíc galvanicky pokoveny.

Oběžné kolo
je vyrobeno ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí - 20 až + 40C.
Natočení lopatek je standardně 32 nebo 34.

Motor
asynchronní s kotvou nakrátko, stator s chladicími žebry, povrchová úprava černým epoxydovým lakem s izolací třídy F.
Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.

Směr otáčení
Je možno objednat oběžné kolo pro opačný směr otáčení. U nástěnného provedení je standardně průtok vzdušniny od motoru
k oběžnému kolu, u potrubního opačně.

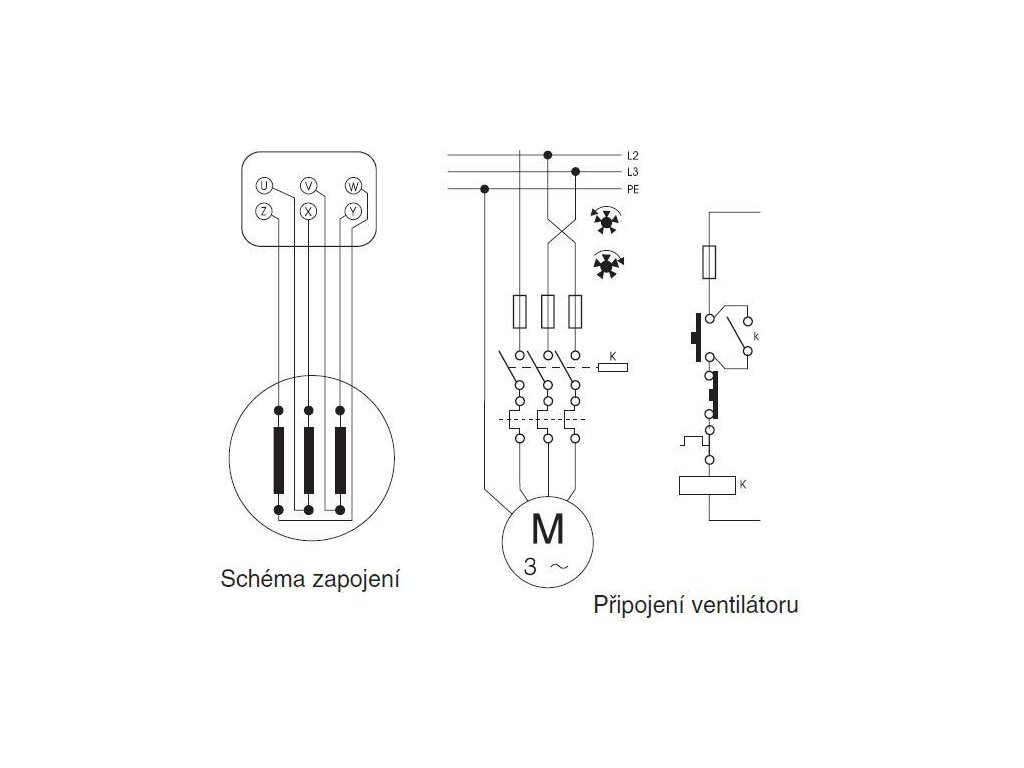

Svorkovnice
je v nevýbušném provedení a je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).

Regulace otáček
Nevýbušné ventilátory nejsou určeny pro regulaci otáček.

Hluk
emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola
(minimálně však 1,5 m) na straně sání.

Montáž
v každé poloze osy motoru. Ventilátory TCBT jsou určeny k instalaci do potrubní sítě. Skříň nesmí přenášet mechanické namáhání
z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny
Informujte se na speciální provedení (jiné úhly natočení lopatek) a aktuálně dodávané speciální příslušenství.
Vyžádejte si informace o dodacích termínech.

Pozor:
Ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem
či jinými obchodními organizacemi.

Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te
uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
